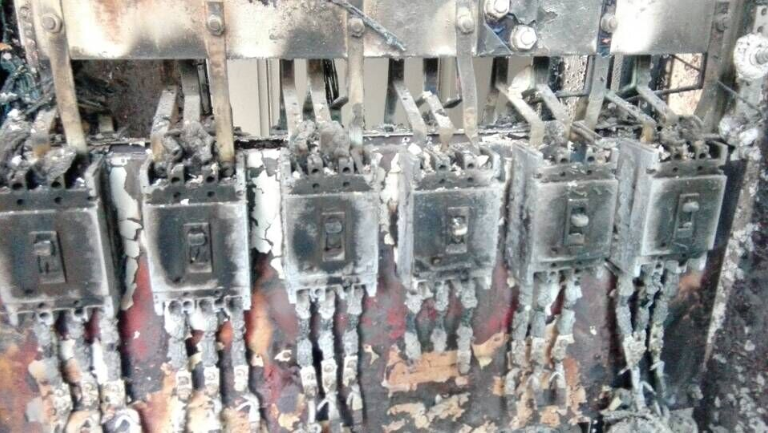

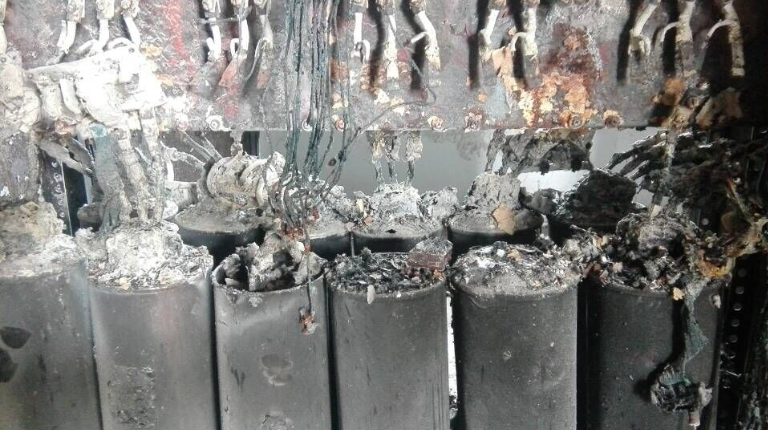

現代工礦企業中直流設備及整流設備越來越多，高次諧波以3次、5次、7次為主，對電力無功補償設備的運行安全有嚴重的影響。由于20年前整流調速設備的應用量和電網上諧波含量都很小，基本可以忽略不計，因此補償設備在設計時根本沒有考慮諧波對電容器的影響，好多老的設備已經毀壞嚴重，形成變壓器的低壓側根本沒有補償設備在運行，用電效率明顯偏低。

經過調查發現，好多的成套廠在配套開關柜時，對無功補償設備沒有給與應有的重視，私下更換設計器件的情況很多。用戶也對于如何科學應用該類設備了解不夠，往往設備投運時，發現無功補償設備出現問題，但已經晚了，如果重新改造從資金到現場困難都挺大的。

無功補償設備主要器件是電容器、電抗器、投切開關、輔助保護系統、控制器等等。這些器件在市場上非常多，差異也同樣大，如何選型及如何針對現場應用選型非常重要，如果只認便宜，不僅會造成更大的連帶損失，還會給自己企業聲譽抹黑。

一、電容器選型：

因?yàn)樯婕岸喾N電壓等級，電容器應用選型要特別注意。由于電容器的大小容量是與電壓的平方成正比，額定電壓越高運行負載率越低，電流越小也越安全。但是補償?shù)男Ч麜?huì)有很大變化，既要看容量的大小也要考慮效果的好壞。

沒有諧波的場合，可以選用額定電壓在420 V的電容器，蠟封相對便宜簡單即可;諧波小于15%的現場，電容器要高于480V，同時最好選用干式或油浸電容器;諧波大于15%，額定電壓一定要高，最好525V，而且電容器薄膜要厚，散熱介質最好是油。

二、電抗器選型：

電抗器選型非常重要，因?yàn)殡娍蛊魇且c電容器參數配比的，什么樣的現場，配套什么樣參數的電抗器，如果隨意，會出大的問題。

電抗器設計時有一個磁路飽和的參數，靈活性很大，鐵芯的截面積是直接參數，也可以用重量來衡量。比如30kvar的電容器配套6%的電抗器，在重量上可以有50%的差異，便宜的比如8kg，正常的12kg，還有15kg的。

電抗器的電感量與通過的電流直接相關，電流額定，電感量額定；電流增加20%，電感降低10%;電流增加50%，電感降低30%;電流2倍，電感降低40%。如果設計值為6%的電抗器，因?yàn)橹C波電流的影響，電流增加30%，電感量就降低到電容器量的4.2%，這個4.2%非常接近5次諧波的諧振點，很容易引起5次諧波電流的諧振，諧振發生會有幾十倍額定電流的沖擊，整個用電系統會馬上崩潰。

電抗器選型一定要選裕量大些的，尤其在諧波嚴重的場合，裕量更要加大，否則不僅整套設備報廢，還會給用戶的其他設備造成很大的破壞。
