在現代用電企業中，在數量眾多、容量大小不等的感性設備連接于電力系統中，以致電網傳輸功率除有功功率外，還需無功功率。如自然平均功率因數在0.70～0.85之間。企業消耗電網的無功功率約占消耗有功功率的60%～90%,如果把功率因數提高到0.95左右，則無功消耗只占有功消耗的30%左右。由于減少了電網無功功率的輸入，會給用電企業帶來效益。

1. 節省企業電費開支。提高功率因數對企業的直接經濟效益是明顯的，因?yàn)閲?guó)家電價制度中，從合理利用有限電能出發，對不同企業的功率因數規定了要求達到的不同數值，低于規定的數值，需要多收電費，高于規定數值，可相應地減少電費。可見，提高功率因數對企業有著重要的經濟意義。

2. 提高設備的利用率。對于原有供電設備來講，在同樣有功功率下，因功率因數的提高，負荷電流減少，因此向負荷傳送功率所經過的變壓器、開關和導線等供配電設備都增加了功率儲備，從而滿足了負荷增長的需要;如果原網絡已趨于過載，由于功率因數的提高，輸送無功電流的減少，使系統不致于過載運行，從而發揮原有設備的潛力;對尚處于設計階段的新建企業來說則能降低設備容量，減少投資費用，在一定條件下，改善后的功率因數可以使所選變壓器容量降低。因此，使用無功補償不但減少初次投資費用，而且減少了運行后的基本電費。

3. 降低系統的能耗。補償前后線路傳送的有功功率不變，P= UICOSφ，由于COSφ提高，補償后的電壓U2稍大于補償前電壓U1,為分析問題方便，可認為U2≈U1從而導出I1COSφ1=I2COSφ2。

即:I1/I2= COSφ2/ COSφ1,這樣線損 P減少的百分?jǐn)?shù)為：

ΔP%= (1-I22/I12)×100%=(1- COS2φ1/ COS2φ2) × 100%

當功率因數從0.70～0.85提高到0.95時，由(2)式可求得有功損耗將降低20%～45%。

4. 改善電壓質量。以線路末端只有一個集中負荷為例，假設線路電阻和電抗為R、X,有功和無功為P、Q,則電壓損失ΔU為：

△U=(PR+QX)/Ue×10-3(kV) 兩部分損失：PR/ Ue→輸送有功負荷P產生的;QX/Ue→輸送無功負荷Q產生的;

配電線路：X=(2～4)R，△U大部分為輸送無功負荷Q產生的

變壓器：X=(5～10)R，QX/Ue=(5～10) PR/ Ue 變壓器△U幾乎全為輸送無功負荷Q產生的?？梢钥闯?，若減少無功功率Q,則有利于線路末端電壓的穩定，有利于大電動機的起動。因此，無功補償能改善電壓質量(一般電壓穩定不宜超過3%)。對于無功補償應用的主要目的是改善功率因數，減少線損，穩定電壓。

5. 三相異步電動機通過就地補償后，由于電流的下降，功率因數的提高，從而增加了變壓器的容量，計算公式如下：

△S=P/ COSφ1×[( COSφ 2/ COSφ1)-1]

如一臺額定功率為155kW水泵的電機，補前功率因數為0.857，補償后功率因數為0.967，根據上面公式計算其增容量為：

(155÷0.857) ×[(0.967 ÷0.857)-1]=24kVA

無功補償裝置的應用實例：

采取低壓動態無功補償裝置節能降損的效果舉例說明。

例1：某供電企業給某淀粉廠加裝470 kvar低壓動態補償電容柜，設定補償限值cosφ為0.95，小于限值則動態順序投入電容器組。如功率因數超前，向線路反送無功功率，則開始順序切除電容器，使功率因數在一個相對穩定的區域保持動態平衡。試機時一次電流1050A，cosφ = 0.7，裝置動態投入400kvar后，功率因數接近到1，一次電流變?yōu)?50A，電流是補償前的電流的70%，即減少線路電流30%左右。

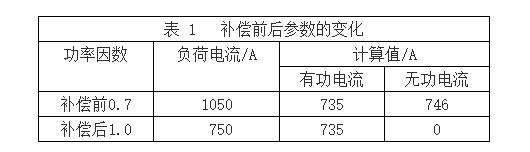

表1列出了補償前后參數的變化：

注：按現場控制盤儀表指示

例2：某供電企業給某造紙廠加裝500 kvar低壓動態補償柜，補償前功率因數≤0.75，線路電流1300 A，動態補償?shù)焦β室驍?shù)為0.96后一次電流是1000 A，直觀減少線路電流25%左右。

根據電路原理，線路的損耗與負荷電流的平方成正比，線路電流大則損耗大，線路電流減小則線損減少，例1中，補償前電流為I，補償后電流大約為0.7×I，根據DP = 3I2R，所以補償后的線路損耗為補償前線路損耗值的49 %，線路損耗降低了大約51%左右。例2中線路補償后電流大約是補償前電流的0.77，所以補償后的線路損耗大概是補償前線路損耗的59%。

推算出補償前后功率因數的變化與線路損耗變化的關系：

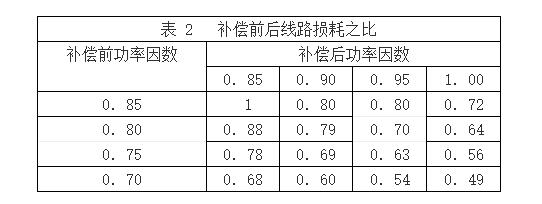

按表2所示：例1功率因數從0.7提高到1，補償后的線路損耗為補償前線路損耗的49%;線路功率因數從0.75提高到0.95后，線路損耗為補償前的63%，降低線損效果明顯。

例3： 某市能源監測中心于2006年4月24、29、30日對某氨綸股份有限公司B區制冷機、空壓機電機進行了電機補償裝置的安裝調試，從安裝后測試結果看，平均降低電流22-51(A)，電機功率因數提高到0.98，(見測試結果對比表)，減少了公司內部低壓電網的消耗，從而達到了節電的目的。

測試結果對比表：

由于電流減少，變壓器的銅損及公司內部的低壓損耗都降低。

配電系統電流下降率△I%=(1-0.87/0.98)×100%=11%;

配電系統損耗下降率 △P%=(1-0.872/0.982)×100%=11.2%

該公司B區制冷機、空壓機電動機補償?shù)目側萘繛?80千乏，電流平均總下降518(A),依據GB/T12497-1997中計算公式，安裝電動機補償裝置后，年可節電量=補償容量×無功經濟當量×年運行時間=780×0.04×24×300=224640kWh，節約價值11.2萬元，補償投資費用(包括設備的購置、安裝及現場調試)為：6.24萬元。(80元/千乏)

用戶低壓端無功補償裝置一般按照用戶無功負荷的變化動態投切補償電容器，達到動態控制的目的，可以做到不向高壓線路反送無功電能。在配電網中，若各用戶低壓側配置了足夠的無功補償裝置，則可使配電線路中的無功電流最小，也使配電線路的有功功率損耗最小，這是最理想的效果。另外，線路中的無功電流小，也使線路壓降減少，電壓波動減少。

智能低壓動態無功補償技術：

電力電子技術、智能控制技術和信息通信技術的不斷發展，帶動了許多電力新技術、新設備的不斷出現，近年來隨著城鄉電網改造的進行，智能無功補償技術在各地低壓配電網的公用配變被廣泛應用，它集低壓無功補償、綜合配電監測、配電臺區的線損計量、電壓合格率的考核、諧波監測等多種功能于一身;同時還充分考慮了與配電動態化系統的結合。

一、傳統的低壓無功補償設備的狀況:

1. 采集單一信號，采用三相電容器，三相共補

這種補償方式適用于負荷主要是三相負載(電動機)的場合，但如果當前的負載主要為居民用戶，三相負荷很可能不平衡。那么各相無功需量也不同，采用這種補償方式會在不同程度上出現過補或欠補。

2. 投切開關多采用交流接觸器

其響應速度較慢，在投切過程中會對電網產生沖擊涌流，使用壽命短。

3. 無功控制策略

控制物理量多為功率因數，投切方式為：循環投切。此策略沒有考慮電壓的平衡關系與區域的無功優化。

4. 通常不具備配電監測功能

二、智能動態無功補償設備狀況:

1. 補償方式

1) 固定補償與動態補償相結合

隨著社會的發展，負載類型越來越復雜，電網對無功要求也越來越高，因此單純的固定補償已經不能滿足要求，新的動態無功補償技術能較好地適應負載變化。

2) 三相共補與分相補償相結合

新的設備尤其是大量的電力電子、照明等家居設備，都是單相供電，電網中三相不平衡的情況越來越多，三相共補同投同切已無法解決三相不平衡的問題，而全部采用單相補償則投資較大。因此根據負載情況充分考慮經濟性的共分結合方式在新的經濟條件下日益廣泛應用。

3) 穩態補償與快速跟蹤補償相結合

穩態補償與快速跟蹤補償相結合的補償方式是未來發展的一個趨勢。主要是針對大型的鋼鐵冶金等企業，工藝復雜、用電量大、負載變化快、波動大，充分有效地進行無功補償，不僅可以提高功率因數、降損節能，而且可以充分挖掘設備的工作容量，充分發揮設備能力，提高工作效率，提高產量和質量，經濟效益大。

2. 采用先進的投切開關

目前采用的投切開關主要有以下幾種。

1) 過零觸發可控硅投切開關

其特點是動態響應快，在投切過程中對電網無沖擊、無涌流，壽命較長，目前運用比較普遍。

2) 機電一體化智能復合開關

該開關由交流接觸器和可控硅并聯運行，綜合兩種開關的優點，既實現了快速投切，又降低了功耗。

3. 采用智能型無功控制策略

采集三相電壓、電流信號，跟蹤系統中無功的變化，以無功功率為控制物理量，以用戶設定的功率因數為投切參考限量，依據模糊控制理論智能選擇電容器組合，智能投切是針對星—角結合情況。電容投切控制采用智能控制理論，動態及時地投切電容補償，補償無功功率容量。根據配電系統三相中每一相無功功率的大小智能選擇電容器組合，依據“取平補齊”的原則投入電網，實現電容器投切的智能控制，使補償精度高。

1) 科學的電壓限制條件

可設定的過、欠壓保護值，可設置諧波電壓保護，具缺相保護功能，以無功功率為投切門限值。

2) 可設置投切延時

延時時間可調(既可支持快速跟蹤無功補償，也可支持穩態補償)，同組電容投切動作時間間隔可設置，對快速跟蹤補償可設置為零。

4. 集成綜合配電監測功能

綜合配電監測功能集配電變壓器電氣參數測量、記憶、通信于一體，是一套比較完整的配電運行參數測量機構，是低壓配電電網中考核單元線損的理想手段。它能隨時為電網管理人員提供所需要的各類數據，是為電網的安全運行和經濟運行提供可靠的管理依據，是配電電網動態化系統的基本組成部分。主要功能如下：

實時監測配變?nèi)鄶?shù)據：電壓、電流、功率、功率因數、頻率(2～25次諧波);

累計數據記錄、整點數據記錄和統計數據記錄功能，累計計量有功、無功電量;

查詢統計分析功能并根據輸入條件生成各種報表、曲線、棒圖。

一般都配有相關的后臺處理軟件，大多數可實現網絡多機操作與數據共享。

5. 集成電壓監測功能

根據電壓檢測儀標準進行采樣與數據統計處理，便于用戶考核電壓合格率，可用于電壓監測考核。

6. 集成在線諧波監測功能

監測終端采用DSP作為CPU，應用FFT快速傅立葉算法，可精確計算測量出電壓、電流、功率因數、有功及無功電量等配電參數，還可以分析2～25次諧波，從而實現在線的諧波監測功能，該數據可根據用戶要求在后臺軟件上進行分析處理。

7. 通信

監控終端充分地考慮了設備的可持續性使用，采用標準的RS232、RS485接口，可根據用戶要求特殊配置Modem、現場總線(Profibus)等,與配網動態化系統有機結合。具體通信方式有以下幾種，或是其一或是多種方式的結合。

手工抄表：有線、無線等多種抄表方式。

直接通信：與配電動態化系統接口，為用戶提供了多種解決方案以適應不同的配網動態化系統與子站或主站的直接通信。
