一、綜述

普通無功補償裝臵實現無功功率補償是通過投切400V的普通電容器來實現的。 普通電容器的電壓等級是400V，過壓能力是1.1倍，過流能力是1.3倍。諧波會疊加在基波上對電容器產生沖擊，使電容器處于過壓過流的狀態，極易產生電容器的損壞或諧振事故。電容器的故障會使功率因數下降，功率因數低于0.9供電公司會進行處罰。

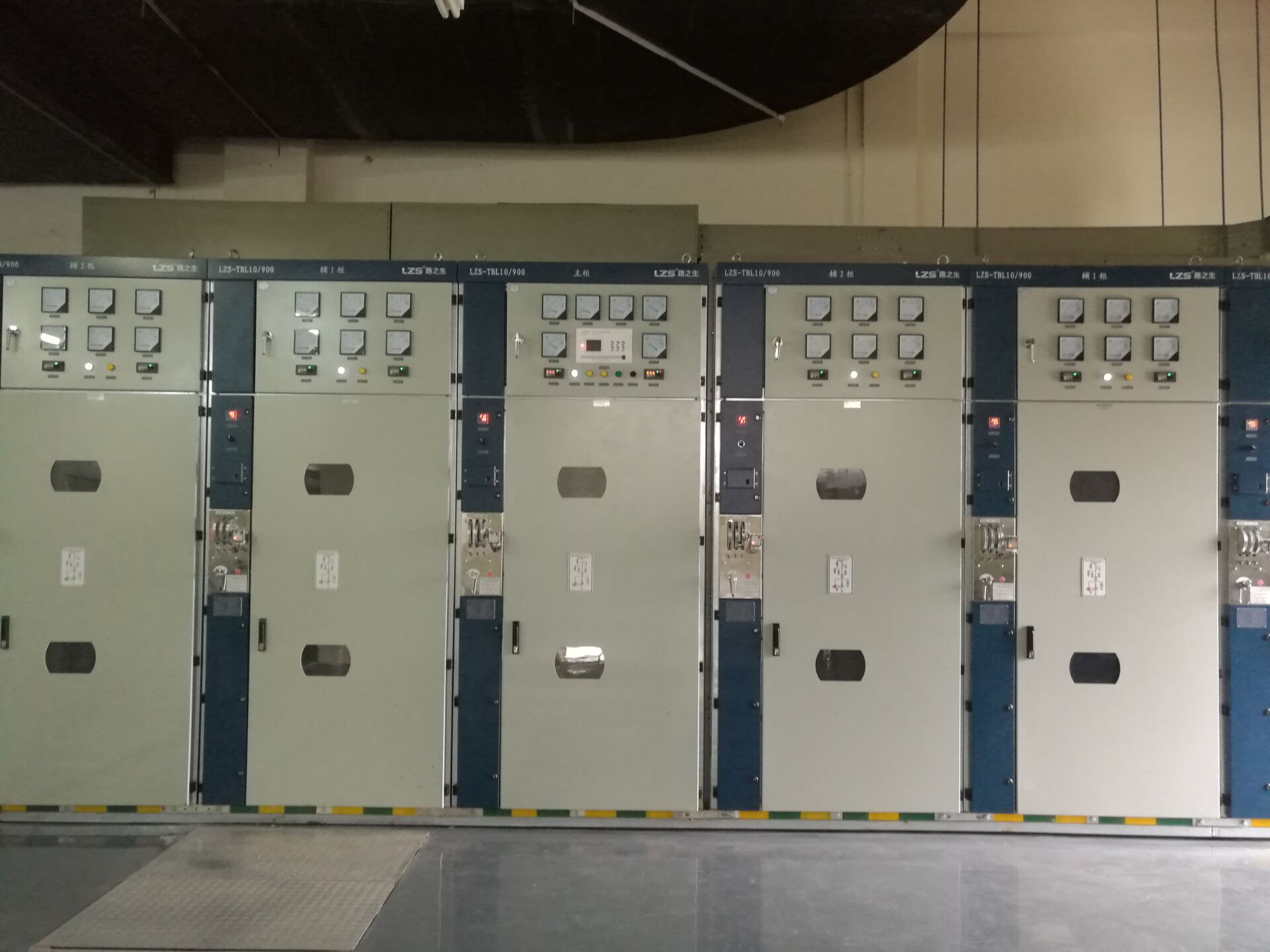

濾波補償裝置實現無功功率補償是通過投切電容電抗LC串聯電路來實現的。 濾波電容器的電壓等級是480V，過壓能力是1.1倍，過流能力是2.0倍。串聯濾波電抗器會對電容器實現保護，同時電容器的技術參數較高，所以能實現電容補償?shù)陌踩\(yùn)行。電容電抗串聯回路具有調諧頻率(P7-189Hz)，對低于這個頻率的基波呈容性實現無功補償?shù)墓δ?，?duì)于高于這個頻率的諧波電流呈感性，呈現低阻抗的濾波功能，也就是說在實現無功功率補償?shù)耐瑫r(shí)濾除系統中的諧波。

二、從諧波對電力系統的影響來說明普通無功補償與濾波補償?shù)膮^(qū)別

諧波造成電網污染，電網電壓的嚴重畸變，影響線路的穩定運行和電網的質量，近年來供電部門對此越來越重視，要求用戶將系統諧波的畸變率控制在安全線以下，所以普通的無功補償裝臵會淡出市場被濾波補償所取代。

三、對電力設備的影響來說明普通無功補償與濾波補償?shù)膮^(qū)別

A、由于諧波趨膚效應的影響，電纜電線過熱，絕緣老化加速，易損壞并導致線間短路和接地故障引起電氣火災和人身電擊事故;造成能源浪費同時降低電纜銅排使用壽命;

B、變壓器和馬達的過熱，損壞甚至于燒毀;

補償功率因數的裝臵上還可能由于諧波的放大，產生并聯電容器過熱、損壞或諧振事故;

C、斷路器及漏電保護裝臵、接觸器、熱繼電器等電氣保護元件過熱，失靈，誤動作，接地保護裝臵功能失常;

D、中性線過負荷、發熱，甚至于燒損、著火;

E、諧波導致繼電保護裝臵誤動作，導致開關元件誤動作，使電氣測量?jī)x表計量不準確;

F、諧波在負載與負載間相互影響，降低了生產設備的操作精度與工藝準確度。

普通無功補償完全沒有消諧功能，濾除諧波最經濟的方法就是使用濾波補償裝臵來實現無功補償與濾除諧波的雙功能。

四、產生對計算機網絡、通信、有線電視等弱電系統設備的干擾，從這方面說明普通無功補償與濾波補償?shù)膮^(qū)別

現代工程項目非常重視弱電系統的安全運行，所以濾波補償裝臵取代無功補償裝臵是科技發展的需要。

無功補償裝臵調諧，應該理解為無功補償裝臵在投運的系統中規避某一段頻帶的調諧，比如設計規范中的4.5%-6%電抗率，就是規避了5次及5次以下的諧波，這樣就放大5次以下的諧波，對5次及5次以上的諧波有一定的吸收和抑制作用。但是吸收和抑制效果一般來說不會超過50%。然而當濾波裝臵的調諧就是將濾波裝臵設計的某一諧振頻率調試出來，讓其在系統中吸收更多的這一頻率的諧波，所以吸收效果會更好，一般單調諧濾波器吸收效果能達到70%。當然濾波裝臵的調諧同樣對這一頻率后的諧波有一定的吸收和抑制效果!除非系統中存在其他容性補償或者負載才會造成調諧的頻率吸收，高于這一頻率的某些諧波是放大的，這種情況也有，看什么負載類型。
