CAN總線終端匹配電阻作用

 CAN是多主傳輸，為了消除短路現象，其CANH和CANL電平的性質是不一樣的，如CANH的兩種邏輯狀態為高電平和高阻狀態，CANL的兩種邏 輯狀態為低電平和高阻，高阻狀態其實電平是不確的，因此在差分傳輸?shù)腃AN總線中，匹配電阻不僅作為匹配用還起降低CANH與CANL回路中阻抗的作用， 使CANH和CANL具有確定的電平，所以在調CAN時，即使線再短也需要加在CANH與CANL之間加一個電阻的原因，此時這個電阻并不起匹配作用。

 防止信號反射，就像回音樣干擾通訊。相當于終端電阻是個用電器。

 設計有線電視的時候經常會用到終端電阻，然而你知道它的作用以及原理嗎？

 終端電阻是為了消除在通信電纜中的信號反射在通信過程中，有兩種信號因?qū)е滦盘柗瓷洌鹤杩共贿B續和阻抗不匹配。

 阻抗不連續，信號在傳輸線末端突然遇到電纜阻抗很小甚至沒有，信號在這個地方就會引起反射。這種 信號反射的原理，與光從一種媒質進入另一種媒質要引起反射是相似的。消除這種反射的方法，就必須在電纜的末端跨接一個與電纜的特性阻抗同樣大小的終端電 阻，使電纜的阻抗連續。由于信號在電纜上的傳輸是雙向的，因此，在通訊電纜的另一端可跨接一個同樣大小的終端電阻。

引起信號反射的另個原因是數據收發器與傳輸電纜之間的阻抗不匹配。這種原因引起的反射，主要表現在通訊線路處在空閑方式時，整個網絡數據混亂。

要減弱反射信號對通訊線路的影響，通常采用噪聲抑制和加偏置電阻的方法。在實際應用中，對于比較小的反射信號，為簡單方便，經常采用加偏置電阻的方法。

終端電阻的作用：

1：阻抗匹配，匹配信號源和傳輸線之間的阻抗，極少反射，避免振蕩。

2：減少噪聲，降低輻射，防止過沖。在串聯應用情況下，串聯的終端電阻和信號線的分布電容以及

后級電路的輸入電容組成RC濾波器，消弱信號邊沿的陡峭程度，防止過沖。

無論是RS485、CAN總線、USB。都是需要加終端電阻進行阻抗匹配的，許多工程師對終端電阻的理解不是很清楚，甚至因為程序上能正常通訊，所 以就索性省去了終端電阻。這樣帶來很大的隱患，通訊時好時壞，通常是去檢查時沒有問題，而回到家一睡覺，現場就出問題了，呵呵。所以終端電阻還是很有作用 的，可是如果講理論，又是長篇大論，這里就用波形來說明問題。

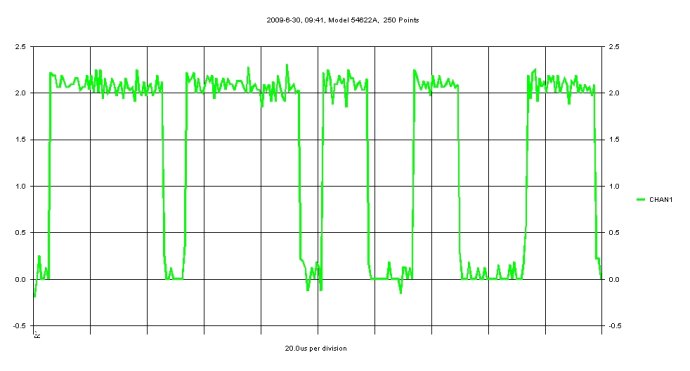

1.未加終端電阻的波形（還是可以通訊的）

2.加上終端電阻的波形（通訊穩定性增強）
