電氣疑難雜癥修理記錄1

一、故障現象：某小廠數十臺電機工作正常，配電箱（盤、柜）也是正規的。一天上午停機后，下午再次啟動時出現異常，均表現為缺相。

二、分析判斷：以前都是他朋友給修好的。他朋友說用電筆測三相都有電，可電機啟動時就是缺相。

聽電機啟動的聲音確實是缺相，而且全部電機都如此。

初步判斷電機缺相是肯定的，他用電筆測量是不準的，故障應該在干路。

三、修理過程：我看了看兩塊電壓表均為380V，正常（如果缺一相，表會有變化）。我也用氖管電筆測量三根火線亮度相同，正常。又用數字電筆測量均為220V，正常。說明他測量的沒錯。

我知道用電筆測量是對大地而言的相電壓，就用萬用表測量總閘下的線電壓，數值如下：AB=0V，AC=380V, BC=380V。再測量閘上也是如此。證明A與B應該是一相電，故障可能在變壓器的表箱或是地下電纜。

測量表箱閘下閘上故障依舊，在測量表下表上故障依舊。難道是變壓器或是高壓有問題？

拉開高壓跌落保險，上變壓器平臺查看低壓接線柱，○相2根鋁線，A相2根鋁線（可能是因一根鋁線太細，就用2根），B相無線，C相1根鋁線。那么B相的線哪去了，是丟了嗎？C相上也少1根。仔細查看接線柱時發現，原來是B相鋁線燒斷后搭接在A相接線柱上了（奇跡），不仔細看根本就看不出來。只有○相是2根線，其他都是1根線。

四、重新分析：B搭接在A上成為一相電，難怪先前用表測量時AB=0V。

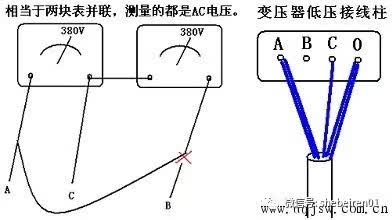

那么先前在我看兩塊電壓表時均為380V，這又是為什么呢？回到廠房內查看兩塊電壓表接線時發現相序錯誤，看圖便知。

五、結論：一根線燒斷后搭接在另一根線上是很少見的。用電筆會誤判斷，用表才是正確的。

相序排列也不都是正確的，或者說也不都是正規的，雖然箱（盤、柜）很正規。

電氣疑難雜癥修理記錄2

某廠改、擴建，新上數十臺設備。我給裝的配電柜，無圖紙，老板說了算，柜已經定型，不當之處無法大改動。

一、故障現象：晚上試機時發現4處故障（弊?。?。1、在未啟動機器的情況下，380V指示燈有的已亮，白天光線強不明顯。2、更換1.5KW的電機時并未合閘卻電人。配電柜已給電。3、三個相同的大電機有一個反轉，線色（相序）錯了，都是老板接的，他也懂。4、三個相同的大電機一個交流接觸器冒煙。

二、分析判斷：第1和2項。因走線不規范，這兩項應該是感應電所致。

三、修理過程：第1和2項。我只用了第一套補救方案就把問題解決了。第1項，把380V指示燈的電壓改成了220V。第2項，把柜體、線架、電機（架）都連到了一起，用一點接入了大地。

四、分析判斷：第4項?？赡苁墙佑|器本身問題。

五、修理過程：第4項。用手摸線時燙手，發現有1個螺絲一點兒未緊，一個松動，一個正常。

六、分析判斷：第3和4項?？赡苁俏覀z疏忽了，也可能是廠內電工或鋼結構的人弄的。

七、結論：以上4項并非疑難雜癥，可以說都是人為造成的，完全可以避免。

在無圖紙的情況下組箱，肯定有考慮不周之處。特別是電源線、指示燈線和控制線必須遠離。

在未交工前，晚間應把施工現場上鎖，防止他人偷竊和破壞。（老板清點工具時發現扳手少了幾把）

電氣疑難雜癥修理記錄3

一、故障現象：某小廠新改建，上數十臺設備和一臺400的變壓器，原有一臺280的。

我給組的新柜內有600和400的空開，供兩臺變壓器用。600A的空開用于本柜控制的設備和生活用電。400A的空開也在此柜內，但用于控制遠處的小柜。當我接完600的空開后老板來了，說：“夏天不用大變壓器只用小的，生活用電用400A的控制。另外再加一個修理用電箱到室外，也用400的控制，室外照明也在此箱出，別忘了。”

我組完修理用電箱后，他們就近把墻打了個眼兒，還一直跟我說話，我就把他倆改接在400的閘下了，修理用電箱的零線也接上了。

第二天接小柜，此柜5年前是新的，一直未用。接完試機時發現280的變壓器漏保經常跳閘，要到外邊的桿上去復位，非常不便。

二、分析判斷：可能是小柜內被老鼠咬壞了，或者是那根線有問題。

三、修理過程：打開小柜仔細查看，并無鼠咬的痕跡。因搖表在另一工地，只好用萬用表逐一排查，均無異常，可還是跳閘。廠長說這柜是好的不會有問題。

四、從新分析：無故障為什么會跳閘呢？電從哪來的再從哪回去，怎么會跳閘呢？突然想起，故障可能是在改生活線時零線未改過來。過去一看正是未改過來所致。

在我的記憶中很清楚的記著把零線螺絲擰開了，把生活零線和室外的修理用電箱的零線也接上了，怎么會沒改過來呢？

五、結論：零線未改過來的原因是在改線時，心里想著不要把修理用電箱的零線忘了，就把擰開的零線螺絲加入了修理用電箱的零線后又擰上了，所以錯誤的認為，加完修理用電箱的零線后就算完成了此項的任務，而改線卻被此掩蓋了。也是旁邊有人跟我說話所致，一心二用，導致線忘改，排查時走了好多彎路。

電氣疑難雜癥修理記錄4

故障現象：我朋友電話中問我：“我們廠新上400和250兩臺變壓器，各帶數十臺電動設備。夏季用電量小的時后能正常工作，冬季用電量大時，大變壓器帶的設備出現異常。類似超載的聲音，無功補償柜內有特別明顯的聲音，C相電壓明顯下降。小變壓器帶的設備正常?！?

一、初步判斷：是C相的線有問題，如線細、線中間接頭不良、各個接線柱（接點）不良、空開（刀閘）不良、隔離開關不良、計量表不良、變壓器異常、高壓異常、C相上用電量過大（可造成三相電壓不平衡，包括零點漂移。）

二、第二天他說：“以上這些電工都仔細查過，有的替換過，改過，無一異常。電業局來過多次，高壓肯定正常?？晒收弦琅f。”

三、再次判斷：可能是哪里忽略了，或者是有錯的地方未發現。

四、他說：“是兩個變壓器的低壓C相接竄了，改過來后正常了?！?

五、結論：由于大小變壓器的低壓C相接錯，大設備用小的C相供電，導致容量不足，電壓明顯下降工作異常。而小設備用大的C相供電，容量足夠工作正常。

電氣疑難雜癥修理記錄5

（因時間久了記的不清了，簡單說下。）

某建筑工地在山上，用一個變壓器，一個總箱接兩個分閘，兩伙工人同時施工，一伙是土建隊用塔吊，一伙是鋼結構隊不用吊，兩伙工人山上山下相距四百多米，互相看不見。

一、故障現象：山上塔吊大勾碰到鋼筋柱子時就放電打火，接料的人也不敢接料，誰接電誰。此現象時有時無，無固定時間和規律。

二、分析判斷：初步判斷是塔吊的哪根線漏電所致。

三、修理過程：查遍塔吊也無任何漏電跡象。

四、再次分析：是不是石頭山上的電阻過大，塔吊接地不良?；蚰撤N原因?qū)е码妷翰黄胶狻?

五、再次修理：接一條地線到山下的變壓器地線處。故障依舊。電壓也是平衡的。又查了好多想到的地方，一無所獲。

六、又一次分析：電是從那里來的呢？零線、地線測不出來電壓，可以測出電流，確定那根地線有電！

七、又一次修理：用鉗形電流表測地線電流，也一無所獲。測塔吊大勾與地也無電流，測塔吊大勾與鋼筋柱子之間發現有電流。

八、又一次分析：鋼筋柱子為何有電？這時想到另一伙鋼結構工人也在施工，是不是他們漏電？

九、又一次修理：把鋼結構的閘拉下來后在測量，鋼筋柱子也沒電了，合上后一會就有電。終于找到了?。?！

十、結論：是他們的老式電焊機搞的鬼，通過傳送帶的鐵架傳到鋼筋柱子上了。這個謎可真難猜，兩伙人不見面，忽略了他們的存在。
