二次布線工藝水平的高低將對產品質量產生直接的影響。過去企業只注重產品的結構性設計及電氣性能的改進，而忽視了二次布線工作，造成了二次回路布線工藝落后，方法陳舊。在新的形勢下，原來的二次布線工藝已遠不能適應新產品開發以及市場發展的需要。

因此，采用新工藝、新技術，使用合適的新型電氣附件等，已成為十分迫切的問題。

基本要求：

1、按圖施工、連線正確。

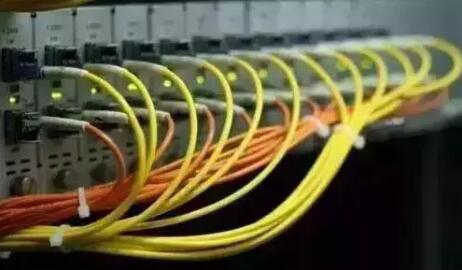

2、二次線的連接（包括螺栓連接、插接、焊接等）均應牢固可靠，線束應橫平 豎直，配置堅牢，層次分明，整齊美觀。

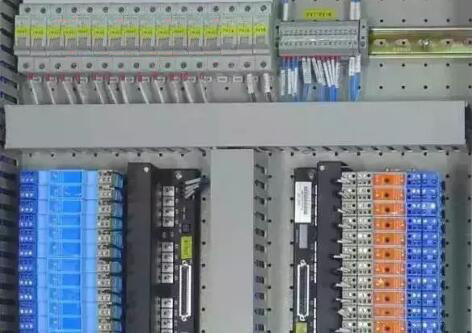

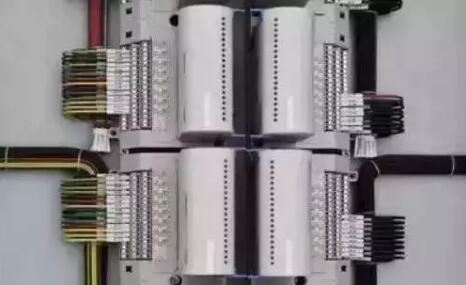

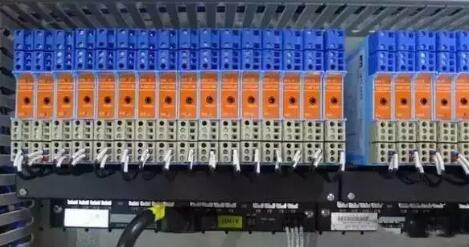

3、采用線束布線時固定線束應橫平豎直布置并應捆扎和固定，捆扎間距不宜大于100mm，水平線束固定間距不宜大于300mm，垂直線束固定間距不宜大于400mm。

4、同一列器件的線號讀向盡量保持一致。慣例為從左到右，從下到上，從內到外。

5、二次線截面積要求：

單股導線 不小于1.5mm2，

多股導線 不小于1.0mm2，

弱電回路 不小于0.5mm2，

電流回路 不小于2.5mm2，

保護接地線 不小于2.5mm2；

6、所有二次回路連接導線中間不應有接頭，連接頭只能位于器件的接線端子或接線端子排上。

7、每個電器元件的接點最多允許接2根線。每個端子的接線點一般不宜接二根導線，特殊情況時如果必須接兩根導線，則連接必須可靠。

8、二次線應遠離飛弧元件（指斷路器、接觸器等元件），并不得防礙電器的操作 。

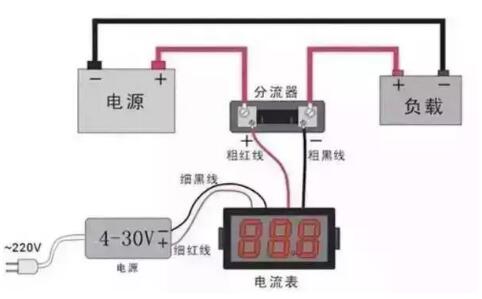

9、電流表與分流器的連線之間不得經過端子，其線長不得超過3米。

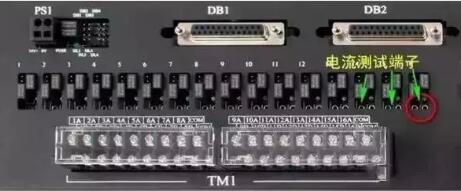

10、電流回路宜經過試驗端子（作用可以不拆線直接測電流）接至測量?jī)x表。

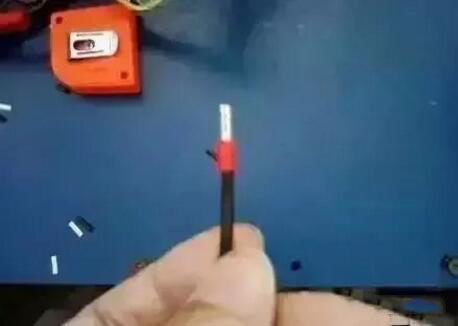

11、多股導線端部應加冷壓端頭接線。弱電回路中截面面積小于1mm2的單股導線應采用錫焊或其它合適的方式接線。

12、二次線不得從母線相間穿過。

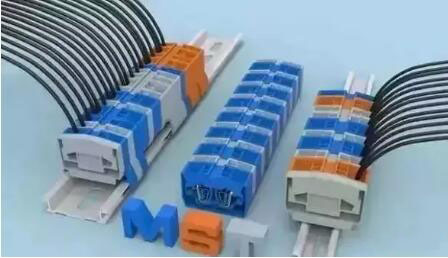

13、回拉式彈簧端子的聯接：

1）硬導線的剝線長度：10 mm左右

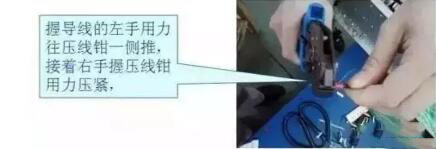

2）軟導線應套上線鼻子壓緊后后再插到端子，注意銅線芯不要露出線鼻子且要壓實。

3）合格壓接。

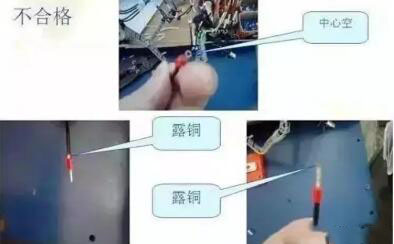

4）不合格

5）導線插入端子中，直到感覺到導線已插到底部，上部不能露銅。

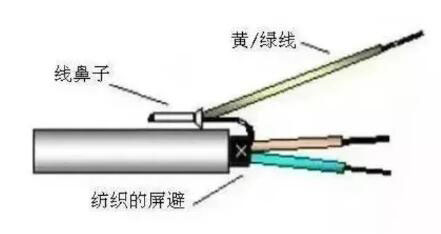

14、屏蔽電纜的連接：

1）擰緊屏蔽線至約15 mm 長為上；

2）用線鼻子把導線與屏蔽壓在一起；

3）壓過的線回折在絕緣導線外層上；

4）屏蔽線采用單端接地。

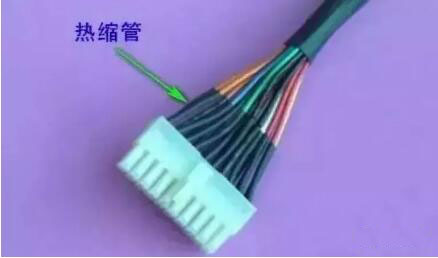

15、用熱縮管固定導線連接的部分。
